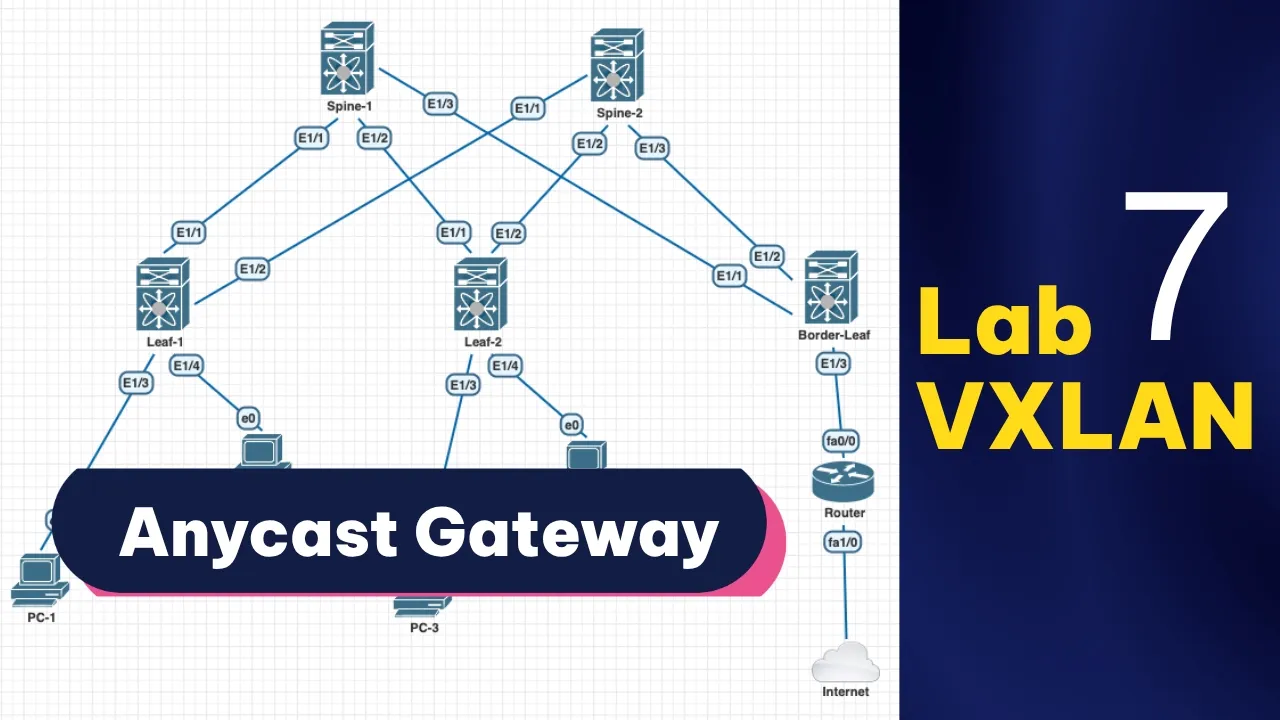

Anycast Gateway là bài 7 trong series Lab VXLAN EVPN, thực hiện trên Cisco Nexus (GNS3) — tiếp nối bài 6 (Multicast cho BUM Traffic) trong lộ trình CCNP ENCOR tại KAI NETWORKS. Nếu bạn muốn học bài bản từ đầu, hãy xem toàn bộ series lab VXLAN EVPN trên nền tảng LMS của KAI NETWORKS.

💡 Chưa vững nền tảng CCNA? Anycast Gateway và VRF/L3VNI là kiến thức nâng cao — nếu chưa chắc VLAN, routing cơ bản, tham khảo khóa học CCNA/CCNP ENCOR tại KAI NETWORKS hoặc xem lịch khai giảng gần nhất.

Nội dung

1. Clean up cấu hình cũ

Trên C7200 — gỡ gateway tập trung để chuẩn bị anycast gateway:

Terminal

no interface FastEthernet0/0.10
no interface FastEthernet0/0.20

Trên Border-Leaf — chuyển cổng nối Router từ trunk sang routed, chuẩn bị làm handoff Internet cho VRF:

Terminal

interface Ethernet1/3
  no switchport

2. Ý tưởng Anycast Gateway (Distributed vs Centralized)

Centralized Gateway (cách cũ, trên C7200): mọi traffic inter-VLAN đều phải đi qua C7200 → traffic tromboning (Leaf-1 nói chuyện Leaf-2 vẫn phải vòng lên C7200), và là single point of failure.

Distributed Anycast Gateway: mỗi Leaf cấu hình cùng một IP và cùng một MAC làm default gateway cho từng VLAN. Routing inter-VLAN xảy ra ngay tại Leaf nguồn, traffic đi thẳng qua VXLAN đến Leaf đích, không cần vòng qua 1 điểm tập trung. Nếu 1 Leaf chết, các Leaf còn lại vẫn là gateway (cùng IP/MAC) → high availability tự nhiên.

Symmetric IRB: cả 2 chiều traffic inter-VLAN đều dùng chung 1 VNI để encap qua fabric — đó là L3VNI, gắn liền với 1 VRF. Leaf nguồn chỉ cần biết packet thuộc VRF nào, encap vào L3VNI, Leaf đích tự route tiếp ra đúng VLAN — không cần biết trước VNI đích như asymmetric IRB (bài 8 giải thích chi tiết packet flow).

3. Cấu hình VRF / L3VNI

Anycast gateway MAC toàn cục — phải giống hệt nhau trên mọi Leaf:

Leaf-1

fabric forwarding anycast-gateway-mac 0000.2222.3333

Leaf-2

fabric forwarding anycast-gateway-mac 0000.2222.3333

Border-Leaf

fabric forwarding anycast-gateway-mac 0000.2222.3333

Cần Spine đã có retain route-target all — đã cấu hình ở bài 6, mục 3. Nếu bỏ qua bước đó, route Type-5 quảng bá ở đây có thể bị Spine drop và các Leaf khác sẽ không học được.

Leaf-1

feature interface-vlan

vlan 50
  vn-segment 50000

vrf context TENANT_A
  vni 50000
  rd auto
  address-family ipv4 unicast
    route-target both auto evpn

route-map RM_CONNECT permit 10

router bgp 65000
  vrf TENANT_A
    address-family ipv4 unicast
      redistribute direct route-map RM_CONNECT

interface nve1
  member vni 50000 associate-vrf

interface vlan 50
  no shutdown
  vrf member TENANT_A
  ip forward
  no autostate

Leaf-2

feature interface-vlan

vlan 50
  vn-segment 50000

vrf context TENANT_A
  vni 50000
  rd auto
  address-family ipv4 unicast
    route-target both auto evpn

route-map RM_CONNECT permit 10

router bgp 65000
  vrf TENANT_A
    address-family ipv4 unicast
      redistribute direct route-map RM_CONNECT

interface nve1
  member vni 50000 associate-vrf

interface vlan 50
  no shutdown
  vrf member TENANT_A
  ip forward
  no autostate

Border-Leaf

feature interface-vlan

vlan 50
  vn-segment 50000

vrf context TENANT_A
  vni 50000
  rd auto
  address-family ipv4 unicast
    route-target both auto evpn

route-map RM_CONNECT permit 10

router bgp 65000
  vrf TENANT_A
    address-family ipv4 unicast
      redistribute direct route-map RM_CONNECT

interface nve1
  member vni 50000 associate-vrf

interface vlan 50
  no shutdown
  vrf member TENANT_A
  ip forward
  no autostate

Vài điểm cần lưu ý trong cấu hình trên:

vrf context TENANT_A + vni 50000 — gắn 1 VRF với đúng 1 L3VNI, đây là điều kiện để symmetric IRB hoạt động.
redistribute direct route-map RM_CONNECT — đẩy các subnet connected trong VRF (chính là 192.168.10.0/24, 192.168.20.0/24 của SVI) vào BGP EVPN, để Leaf khác học được các subnet này qua Type-5.
ip forward + no autostate trên SVI — ip forward bật routing trên SVI dùng cho anycast gateway (không cần full L3 feature); no autostate giữ SVI up kể cả khi VLAN chưa có port access nào lên, tránh SVI tự down gây gián đoạn anycast gateway.

4. Cấu hình Anycast Gateway trên các Leaf

IP gateway phải giống hệt nhau trên cả Leaf-1 và Leaf-2 (đúng bản chất anycast). IP vẫn là 192.168.10.1 / 192.168.20.1 như bài 5, nên không cần đổi default gateway trên PC.

Tuy IP giữ nguyên nhưng MAC của gateway đã đổi — từ MAC của C7200 sang anycast MAC 0000.2222.3333. PC còn giữ ARP cache cũ sẽ ping fail cho đến khi entry hết hạn. Xoá ARP cache trên PC để thấy kết quả ngay: sudo ip -s -s neigh flush all

Leaf-1

interface vlan 10
  no shutdown
  vrf member TENANT_A
  ip address 192.168.10.1/24
  fabric forwarding mode anycast-gateway

interface vlan 20
  no shutdown
  vrf member TENANT_A
  ip address 192.168.20.1/24
  fabric forwarding mode anycast-gateway

Leaf-2

interface vlan 10
  no shutdown
  vrf member TENANT_A
  ip address 192.168.10.1/24
  fabric forwarding mode anycast-gateway

interface vlan 20
  no shutdown
  vrf member TENANT_A
  ip address 192.168.20.1/24
  fabric forwarding mode anycast-gateway

Border-Leaf

interface vlan 10
  no shutdown
  vrf member TENANT_A
  ip address 192.168.10.1/24
  fabric forwarding mode anycast-gateway

interface vlan 20
  no shutdown
  vrf member TENANT_A
  ip address 192.168.20.1/24
  fabric forwarding mode anycast-gateway

5. Cấu hình handoff Internet trên Border-Leaf

Đặt link Border-Leaf ↔ C7200 vào subnet 192.168.99.0/24 (Border-Leaf = .1, C7200 = .2):

Border-Leaf

interface Ethernet1/3
  vrf member TENANT_A
  ip address 192.168.99.1/24

vrf context TENANT_A
  ip route 0.0.0.0/0 192.168.99.2

route-map RM_DEFAULT permit 10

router bgp 65000
  vrf TENANT_A
    address-family ipv4 unicast
      redistribute static route-map RM_DEFAULT
      default-information originate

6. Cấu hình trên Router C7200

Interface kết nối xuống Border-Leaf phải chuyển thành routed, không còn sub-interface theo VLAN (vì Border-Leaf đã chuyển Ethernet1/3 sang no switchport ở mục 1), đặt IP cùng subnet 192.168.99.0/24 với Border-Leaf:

C7200

interface FastEthernet0/0
  no shutdown
  ip address 192.168.99.2 255.255.255.0
  ip nat inside

ip route 192.168.0.0 255.255.0.0 192.168.99.1

Interface hướng Internet (WAN/outside) giữ nguyên cấu hình NAT overload đã có từ trước — không đổi.

7. Kiểm tra

Terminal

show fabric forwarding ip local-hosts vlan 10
show nve vni
show bgp l2vpn evpn vrf TENANT_A
show ip route vrf TENANT_A

show fabric forwarding ip local-hosts xác nhận anycast gateway đang active — hiện rõ MAC anycast đang dùng, hữu ích để demo trong video.
